Đặc trưng

• Các thân 1 / 8JJ có các cửa hút chất lỏng và không khí ở các mặt đối diện của các thân vòi phun.

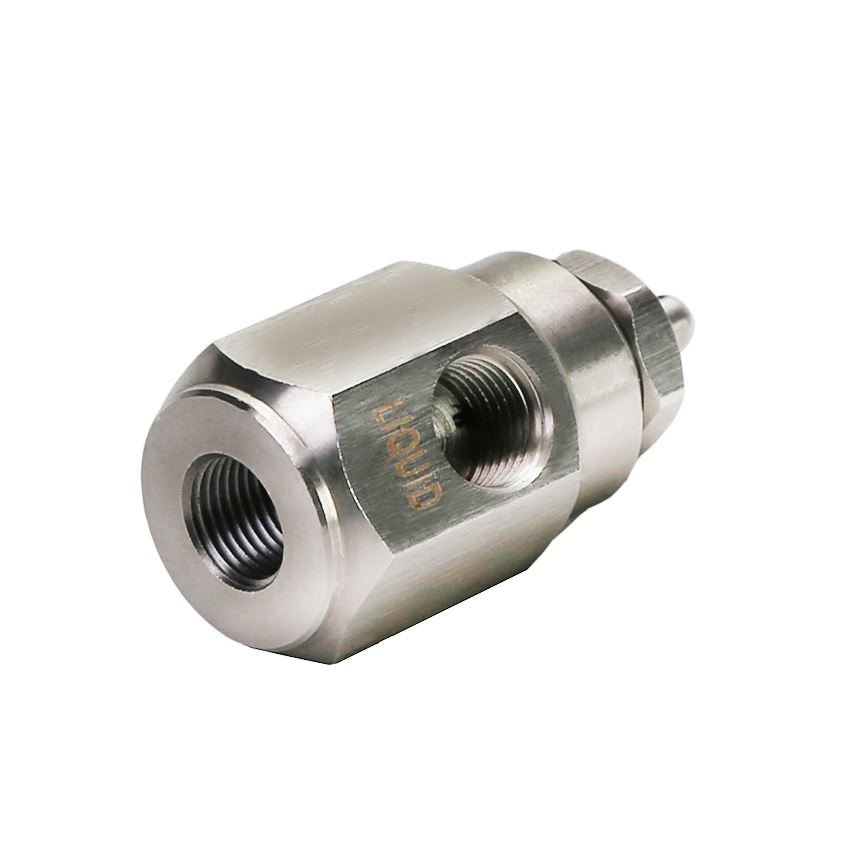

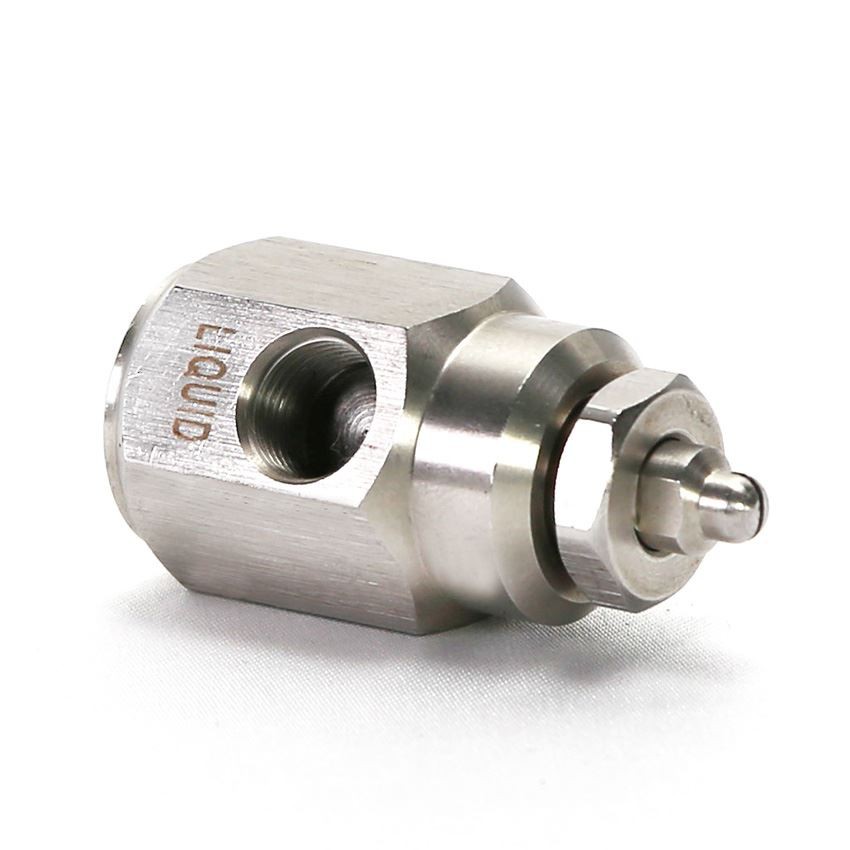

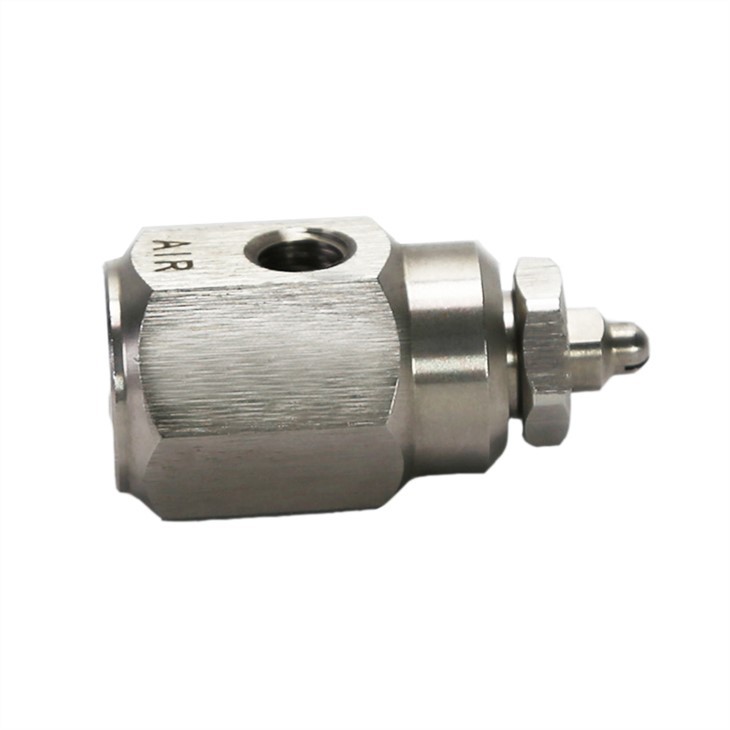

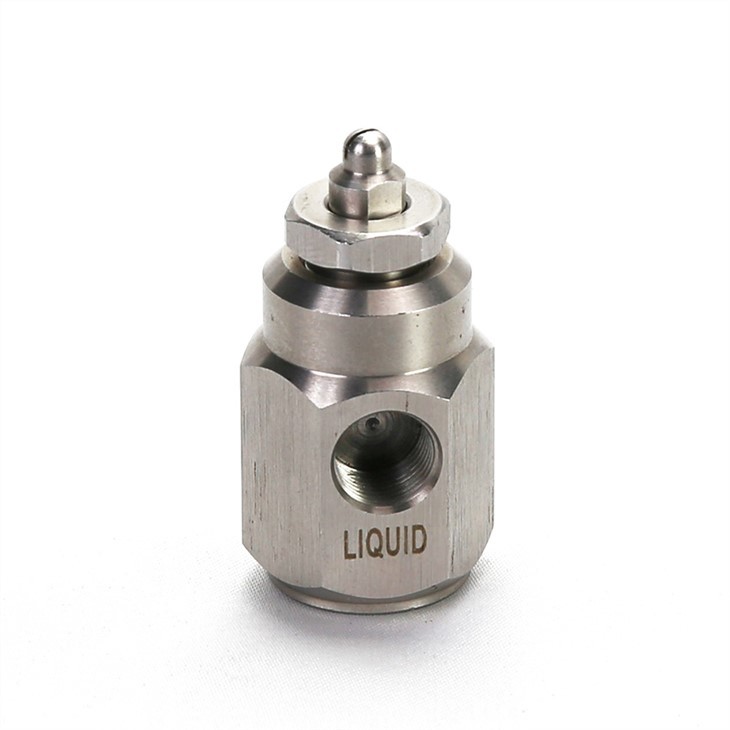

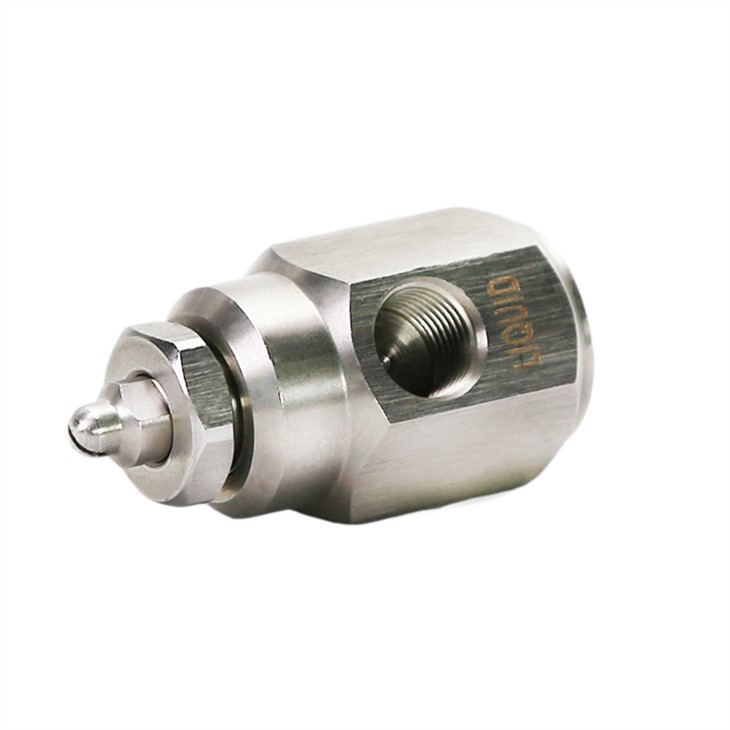

• Thiết kế nhỏ gọn hoặc đầu phun loại mini bao gồm một thân đầu phun và một bộ phận phun.

• Có nhiều cách thiết lập phun với nhiều kiểu phun khác nhau.

• Vật liệu phổ biến: 303 / 304SS, 316SS, Đồng thau.

• Bình xịt được phun mịn, phun sương hoặc phun sương mù.

• Áp suất không khí và chất lỏng thường là 2 -3 bar.

Ứng dụng chung

1) Lớp phủ, làm mát, tạo ẩm

2) Làm mát khí

3) Bôi trơn, làm ẩm

4) Phun sương, sương mù

5) Ngăn chặn bụi

Sự miêu tả

Người mẫu

JMI

Dữ liệu hiệu suất

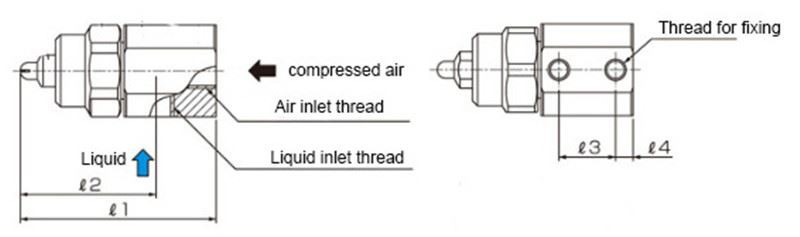

Tiêu thụ không khí Phạm vi	Kích thước (mm)					Kích thước chủ đề
	L1	L2	L3	L4	h	Khí nén	Chất lỏng	Đang sửa chuỗi
01	27.7	19.2	8	2.5	13	M5×3	M5×3	M3×2
02	28	19.5
04	31.3	22.8
075	32.6	24.1

Ghi chú

※ 1 Góc phun ： khi áp suất không khí là s0,3 Mpa, áp suất chất lỏng là 0,1 Mpa.

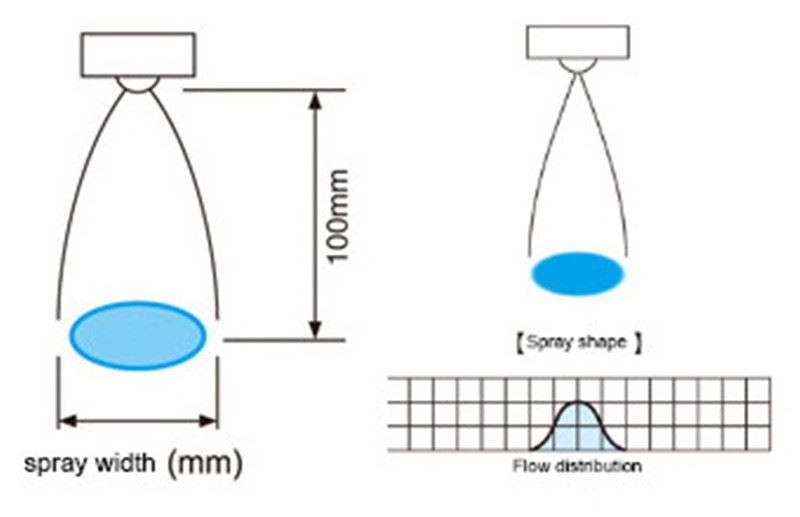

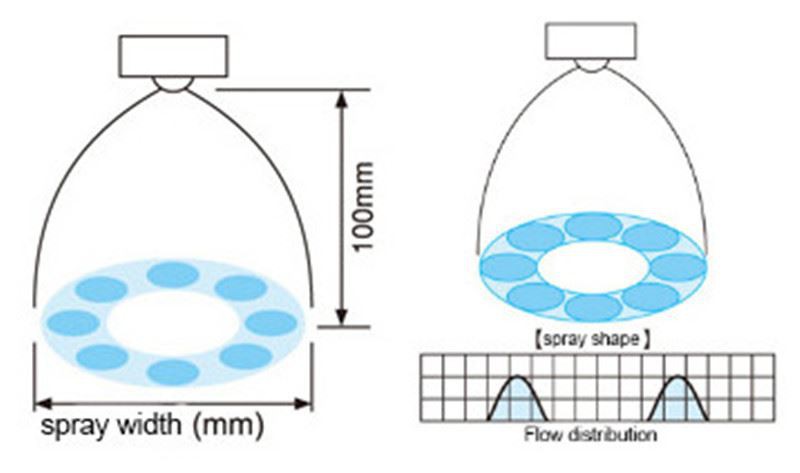

※ 2 Chiều rộng phun: khi Khoảng cách phun là 100mm

CB1MV

Kiểu số	Góc phun ※ 1	Mã tiêu thụ không khí	Áp suất không khí (Mpa)	Công suất chất lỏng (L / giờ) Công suất không khí (NL / phút)				Chiều rộng phun (mm) ※ 2			Kích thước hạt trung bình (㎛)	Đường kính đoạn (mm)
								Chiều rộng phun (mm) ※ 2				Đường kính đoạn (mm)
				Áp suất chất lỏng (Mpa)				Áp suất chất lỏng (Mpa)				miệng vòi	tư nối
				0.15	0.2	0.25	0.3	0.1	0.15	0.25		miệng vòi	chất lỏng	không khí
CBIMV11001	110°	01	0.2	2.8/5.3	—	—	—	280	330	—	20	0.2	0.6	0.5
			0.3	1.1/9.5	2.3/8.4	4/6.5	—	240	250	380	ʅ
			0.4	0.6/12.4	1.1/12	2.2/11	3.3/9.6	—	220	300	100
CBIMV11002		02	0.2	5.3/11	—	—	—	280	340	—	20	0.2	0.9	0.7
			0.3	2.5/19	4.6/17	8.3/12	14.3/7	220	250	420	ʅ
			0.4	1.4/25	2.3/24	4.0/23	6.3/20	—	230	340	100
CBIMV11004		04	0.2	9.5/20	17.0/13	—	—	300	360	—	20	0.3	0.9	0.9
			0.3	4.7/35	8.5/31	13.1/27	19.6/20	230	270	430	ʅ
			0.4	2.8/45	4.8/44	7.7/41	11.4/37	—	250	350	100
CBIMV11075	-	075	0.2	18.4/42	33.3/29	—	—	320	380	—	20	0.5	1.2	1.4
			0.3	8.8/71	15.5/64	24.3/54	38.5/40	240	300	450	ʅ
			0.4	5.6/91	9.1/89	14.8/82	21.8/74	—	270	370	100
CBIMV8001	80°	01	0.2	2.8/5.3	—	—	—	220	250	—	20	0.2	0.6	0.5
			0.3	1.1/9.5	2.3/8.4	4/6.5	—	140	200	250	ʅ
			0.4	0.6/12.4	1.1/12	2.2/11	3.3/9.6	—	140	220	100
CBIMV8002		02	0.2	5.3/11	—	—	—	200	260	—	20	0.3	0.9	0.7
			0.3	2.5/19	4.6/17	8.3/12	14.3/7	170	210	300	ʅ
			0.4	1.4/25	2.3/24	4.0/23	6.3/20	—	200	250	100
CBIMV8004		04	0.2	9.5/20	17.0/13	—	—	200	260	—	20	0.4	0.9	0.9
			0.3	4.7/35	8.5/31	13.1/27	19.6/20	170	210	310	ʅ
			0.4	2.8/45	4.8/44	7.7/41	11.4/37	—	200	260	100
CBIMV80075	-	075	0.2	18.4/42	33.3/29	—	—	200	270	—	20	0.6	1.2	1.4
			0.3	8.8/71	15.5/64	24.3/54	38.5/40	170	210	310	ʅ
			0.4	5.6/91	9.1/89	14.8/82	21.8/74	—	200	260	100
CBIMV4501	45°	01	0.2	2.8/5.3	—	—	—	120	150	—	20	0.3	0.6	0.5
			0.3	1.1/9.5	2.3/8.4	4/6.5		80	110	150	ʅ
			0.4	0.6/12.4	1.1/12	2.2/11	3.3/9.6	—	70	120	100
CBIMV4502		02	0.2	5.3/11	—	—	—	100	130	—	20	0.4	0.9	0.7
			0.3	2.5/19	4.6/17	8.3/12	14.3/7	80	110	150	ʅ
			0.4	1.4/25	2.3/24	4.0/23	6.3/20	—	100	130	100
CBIMV4504		04	0.2	9.5/20	17.0/13	—	—	100	130	—	20	0.5	0.9	0.9
			0.3	4.7/35	8.5/31	13.1/27	19.6/20	80	110	150	ʅ
			0.4	2.8/45	4.8/44	7.7/41	11.4/37	—	100	130	100
CBIMV45075		075	0.2	18.4/42	33.3/29	—	—	100	140	—	20	0.9	1.2	1.4
			0.3	8.8/71	15.5/64	24.3/54	38.5/40	80	110	130	ʅ
			0.4	5.6/91	9.1/89	14.8/82	21.8/74	—	100	140	100

CB1MK

Kiểu số	Góc phun ※ 1	Mã tiêu thụ không khí	Áp suất không khí (Mpa)	Công suất chất lỏng (L / giờ) Công suất không khí (NL / phút)				Chiều rộng phun (mm) ※ 2			Kích thước hạt trung bình (㎛)	Đường kính đoạn (mm)
								Chiều rộng phun (mm) ※ 2				Đường kính đoạn (mm)
				Áp suất chất lỏng (Mpa)				Áp suất chất lỏng (Mpa)				miệng vòi	tư nối
				0.15	0.2	0.25	0.3	0.1	0.15	0.25		miệng vòi	chất lỏng	không khí
CBIMK6004	60°	04	0.2	9.5/20	—	—	—	140	160	—	20	0.5	0.9	0.9
			0.3	4.7/35	8.5/31	13.1/27	19.6/20	130	160	170	ʅ
			0.4	2.8/45	4.8/44	7.7/41	11.4/37	—	150	170	100
CBIMK60075		075	0.2	18.4/42	33.3/29	—	—	140	170	—	20	0.7	1.2	1.4
			0.3	8.8/71	15.5/64	24.3/54	38.5/40	130	160	180	ʅ
			0.4	5.6/91	9.1/89	14.8/82	21.8/74	—	150	170	100

CB1MJ

Kiểu số	Góc phun ※ 1	Phạm vi tiêu thụ không khí	Áp suất không khí (Mpa)	Công suất chất lỏng (L / giờ) Công suất không khí (NL / phút)				Chiều rộng phun (mm) ※ 2			Kích thước hạt trung bình (㎛)	Đường kính đoạn (mm)
								Chiều rộng phun (mm) ※ 2				Đường kính đoạn (mm)
				Áp suất chất lỏng (Mpa)				Áp suất chất lỏng (Mpa)				miệng vòi	tư nối
				0.15	0.2	0.25	0.3	0.1	0.15	0.25		miệng vòi	chất lỏng	không khí
CBIMJ20005	25°	005	0.2	1.5/2.6	—	—	—	25	20	—	20	0.7	0.4	0.3
			0.3	0.6/4.7	1.25/4.1	2/3.2	—	30	30	25	ʅ
			0.4	0.3/6.3	0.55/6	1.1/5.5	1.65/4.8	—	30	30	100
CBIMJ2001		01	0.2	2.8/5.3	—	—	—	25	30	—	20	0.8	0.6	0.5
			0.3	1.1/9.5	2.3/8.4	4/6.5	—	303	30	25	ʅ
			0.4	0.6/12.4	1.1/12	2.2/11	3.3/9.6	—	30	30	100
CBIMJ2002		02	0.2	5.3/11	—	—	—	25	20	—	20	1.1	0.9	0.7
			0.3	2.5/19	4.6/17	8.3/12	14.3/7	30	30	25	ʅ
			0.4	1.4/25	2.3/24	4.0/23	6.3/20	—	30	30	100
CBIMJ2004		04	0.2	9.5/20	17.0/13	—	—	30	25	—	20	1.6	0.9	0.9
			0.3	4.7/35	8.5/31	13.1/27	19.6/20	35	35	30	ʅ
			0.4	2.8/45	4.8/44	7.7/41	11.4/37	—	35	35	100
CBIMJ20075		075	0.2	18.4/42	33.3/29	—	—	30	25	—	20	2.0	1.2	1.4
			0.3	8.8/71	15.5/64	24.3/54	38.5/40	35	35	30	ʅ
			0.4	5.6/91	9.1/89	14.8/82	21.8/74	—	35	35	100

Ghi chú

※ 1 Góc phun ： khi áp suất không khí là s0,3 Mpa, áp suất chất lỏng là 0,1 Mpa.

※ 2 Chiều rộng phun: khi Khoảng cách phun là 100mm
